Сравнение поколений систем локации DigiTrak
25
Digital Control Inc. – один из ведущих мировых разработчиков локационных систем для горизонтально направленного бурения. Компания выпустила на рынок целую серию систем, которые претерпели огромные изменения. Инновационные технологии, внедренные DCI в локационные приборы, послужили платформой для эволюционного развития локации в комплексе.
От SE до Falcon F5
Родоначальником серии F1, так широко используемой сегодня в горизонтально направленном бурении, стала система SE, к настоящему моменту уже снятая с производства.
Эта система имела только одну рабочую частоту в 12 кГц.
На практике же предугадать, какие именно помехи встретятся при проведении бурильных работ, невозможно. Именно поэтому использовать одночастотный зонд и локатор невыгодно – эффективность и успешность работ находятся под большим сомнением. DCI первой внедрила локационную систему с возможность выбора и переключения рабочих частоты при работе зонда и локатора. Это было реализовано в приборе DigiTrak Falcon F1. Он переключается в диапазоне от 9 кГц до 13, 5 кГц.
Усовершенствования коснулись и точности отображения продольного наклона – в первой модели серии Falcon она увеличилась в 10 раз!
Принципиальные отличия Falcon F5 от предыдущих моделей
Технология Falcon стала новым словом в развитии локационных систем. Она позволяет переключаться между рабочими диапазонами, выбирая наиболее «незагрязненные» из них. И если первые модели локации могли переключаться между 2 частотами, то Falcon F5 работает со многими частотами в диапазоне от 9 до 45 кГц. Причем делает это с помощью всего одного зонда, тогда как старым системам требовался отдельный зонд для каждой рабочей частоты.
Другие отличия системы Falcon F5 от предыдущих:
-
Анализатор активных помех;
-
Максимальная рабочая глубина 30,5 м;
-
Функция отключения по часам и наведения на цель;
-
Передача данных до 38,1 м;
-
Режим MAX для увеличения диапазона передачи данных и стабилизации показаний глубины.
Оптимизатор частоты практически мгновенно сканирует диапазон частот, выявляя активные помехи в рабочей зоне. Затем он осуществляет подбор наименее «зашумленных» частот и предоставляет на выбор оператору. Зонд связывается с приемником через ИК-порт в несколько секунд – и локатор готов к работе.

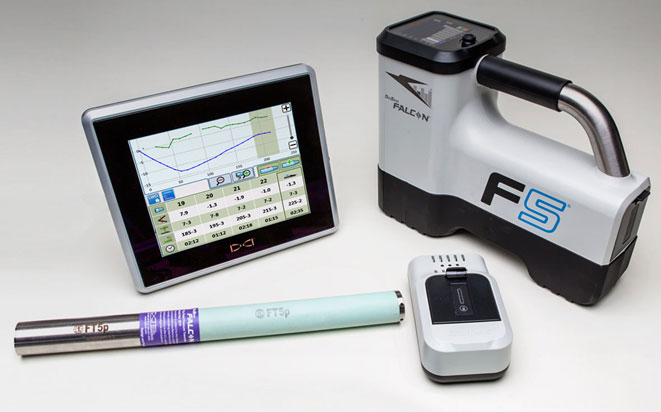

Разработчик предусмотрел и возможность «апгрейда» системы до более совершенной – F1 до F2, F2 до F5. В начальном комплекте локационной системы поставляются приемник, зонд, дистанционный дисплей и аккумуляторы с проводами. Даже в стартовый комплект есть возможность внести «доработки» - выбрать дистанционный дисплей сенсорным экраном Aurora.
